一、概述

磁致伸缩物位传感器是利用磁致伸缩原理研制出的新一代高精度液位测量传感器。它具有精度高、可靠性高、寿命长、稳定性高、结构精巧、环境适应性强、安装方便等特点。与其它原理的液位传感器比较，具有明显的优势。可广泛应用于石油、化工、制药、食品等各种罐、池、槽的液位监测、计量和控制。还可测量双界面，带多点温度输出，是油罐罐区测量的较为合适仪表。

二、工作原理

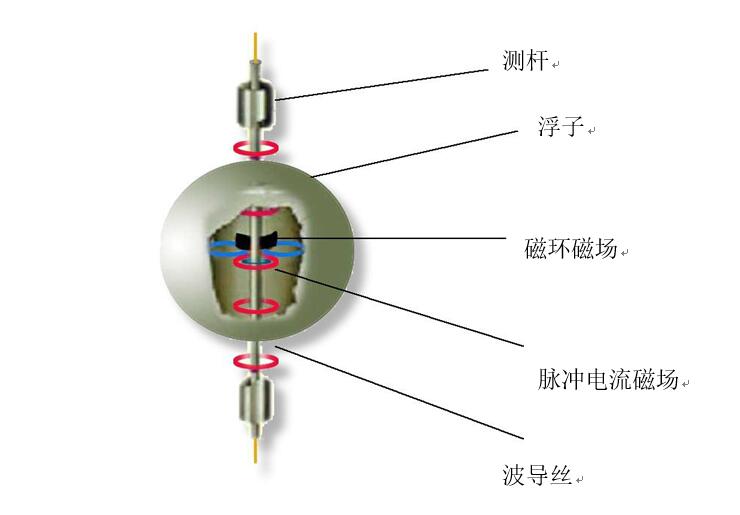

磁致伸缩液位传感器的结构部分由不锈钢管（测杆）、磁致伸缩线（波导丝）、可移 动浮子（内有永久磁铁）等部分组成，见图 1。

图 1 磁致伸缩液位传感器

传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝 传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以 沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子 产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导 丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检 出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即 液面的位置。

三技术参数

供电电源：12-24VDC 220VAC(可选） 环境温度：－40℃～+70℃

介质温度： -40-110 ℃ （高温可选） 量程范围：硬杆 0.2m～5m 软缆<25m

输出形式：标准两线制 4～20mA HART ,RS485,

双 4-20mA 电压可选 非线性误差：±0.05%F.S

响应时间：＜1 秒

重复性：≤0.05%FS

输出温漂：50ppm/℃

零点满度可调范围：100% F.S

死区：标准死区：上死区：150mm下死区：50mm

（可根据用户要求适当改变）

连接形式：3/4 NPT法兰及其他螺纹可选

探杆材质： 不锈钢PTFE

外壳防护： IP66

四安装及应用

1产品垂直安装，安装斜度不能大于 5 度

2浮子安装方向，浮球出厂时方向已确定，不能随意调换

3仪表可采用外浮筒外安装，组合成磁耦合液位计， 如果利用现场现有浮球 磁性一定要和仪表匹配。

4硬杆探头测杆不能弯曲，柔性探杆不能有死角，不要用力弯曲探杆，以防 内部波导丝损坏。

5液位传感器的电子部件防溅但不可浸没，切不可让液体浸至六角基座上方。

6双浮球测量安装时，浮球出厂已标明浮球密度和方向，不能更改浮球上下位 置及方向。

7RS485 输出我公司可配套触摸屏，带双界面及 5 点温度显示。

8单一介质液位检测 ，界面检测 ，双界面检测，锅炉汽包液位应用,位移检测。

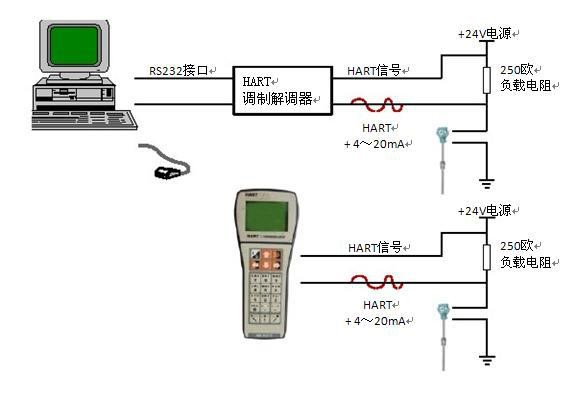

五、HART 通讯示意图
